案例簡介：
目錄 一．項目背景 二.系統概述 三、系統配置 四.系統介紹 1系統組成 2工作流程 四．系統功能 巡檢到位管理 *巡檢計劃編制 巡檢到位報表 罐區裝置運行管理 罐區裝置電子臺帳 *GIS模塊
詳細介紹：
該項目位于浙江省寧波市大榭開發區，由中油燃料油股份有限公司投資建設，總庫容130萬立方米，庫區東側共設6座10萬立方米油罐，主要用于儲存燃料油；庫區西側從北部靠海邊處向南依次布置6座5萬立方米油罐及4座10萬立方米油罐，主要用于儲存重質原油。
二. 需求分析
對罐區的巡檢工作的管理目標是能降低成本、提高工作效率以及管理水平。在目前階段巡檢工作的主要管理難點：
1．無法客觀、方便地掌握巡檢人員巡檢的到位情況，因而無法有效地保證巡檢工作人員按計劃要求，按時按周期對所有的生產裝置開展巡視，使巡檢工作的質量得不到保證，埋下事故的隱患。
2．當前巡檢工作的實施主要靠工作人員的責任心和自覺性，并結合不定期的現場抽查等管理方法。覆蓋面積大，裝置多，巡檢人員較為分散的特點，目前的管理方法效果并不理想，效率也不高。因此需要借助現代新的技術搭建巡檢信息管理平臺提高巡檢工作的質量。
因此格瑞特為中油燃料寧波大榭分公司設計了一套巡檢管理系統，旨在監督罐區巡檢按工作要求到位，同時將現場所有記錄工作全部電子化，使巡檢工作質量得到保證，減少隱患。
GREAT巡檢管理系統是借助RFID電子標簽，網絡等技術，針對中油燃料寧波大榭分公司具體需求開發的對罐區裝置巡檢的管理工具。
該系統可以很好地解決現有巡檢管理工作中的一些不便與不足，大大提高管理的質量和效率。該系統提供了一系列的解決方案
該解決方案除了巡檢到位情況管理外，還可對巡檢的具體工作內容即裝置運行狀態和設備運行數據，實現記錄，保存，并自動對數據分析和挖掘，對設備的運行狀態和使用的情況做統計和分析，最終為設備的維護和更換做輔助決策。并且針對裝置的管理要求，方案可以選擇設備臺帳管理模塊，和報修管理模塊。管理者可以通過該系統對生產裝置的巡檢實現科學化的管理，在辦公室內足不出戶即可通過各類電子報表掌握巡檢的實施質量和設施的運行狀況。據前期的技術溝通，做出以下配置。
序號 | 名稱 | 型號 | 參數 | 數量 | 備注 |
1 | 巡更棒 | DC-4600 | 2.8寸手機屏，20000條記錄,防爆等級：ExibⅡB T4防水等級：IP65。 工作溫度：-40度- - - +80度。工作濕度：≤85% , 數據項： 64個項目。事件項： 96個事件。顯示屏：漢字顯示 | 8 | |
2 | 下載器 | USB線 | 通過USB線將巡更棒已采集數據下載到PC端軟件 | 8 | |
2 | 軟件 | 采用SQL2000網絡型數據庫,支持C/S和B/S結構,可遠程維護，自動版本升級,開放的數據接口,巡檢計劃編制,巡檢統計報表,人員考核統計,現場信息采集,設備信息維護,設備運行報表,設備臺賬管理,,數據備份與打印. | 1 | 網絡版 | |
3 | 巡更地點卡 | EM125 | 工作頻率：125kHz； 電 源：讀頭驅動方式（無源）； | 70 | |
4 | 安裝用進口膠水 | EMFI | 1 | 法國 | |
5 | 巡更人員卡 | EM125 | 同地點卡 | 30 |

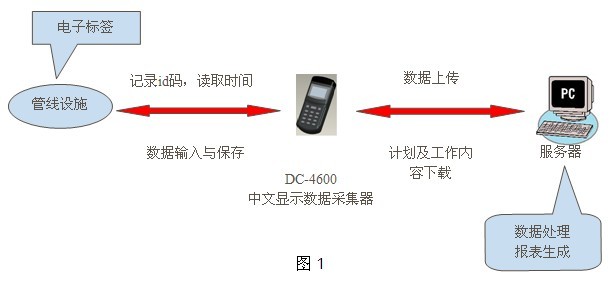

根據大榭分公司司現階段的管理要求， GREAT事件性巡檢管理系統，重點解決巡檢到位問題與現場工作記錄電子化。考慮到防爆要求和野外的工作環境，該解決方案的核心為EM標簽、防爆型手持式數據采集器和系統管理軟件。在生產裝置的沿線或是需要巡檢的設施處安裝信息標簽。每個EM標簽都內置有獨一的編碼，可準確的提供每個設施的識別，在系統管理軟件中將電子標簽與罐區裝置位置構建一一對應的關聯。巡檢人員在巡檢時攜帶手持式的數據采集器按計劃巡檢，沿線讀取電子標簽數據采集器會自動紀錄下電子標簽的編碼和讀取的準確日期和時間。數據采集器內的信息可通過數據線下載的管理電腦，并通過局域網或廣域網自動匯總到系統管理平臺。由系統管理平臺統計，分析合評估，并生成各類統計分析報表，了解巡檢人員的巡檢到位情況以及現場工作內容即裝置運行狀態，工作內容，表具讀數報表，從而生成設備運行報價表及臺賬。實施該解決方案后所有巡檢信息可以自動地進行匯總，并且保證了信息的客觀與真實，避免了各種人為因素，可有效地評估巡檢實施情況，實現巡檢人員的考核，從而大幅提高巡檢到位率。
1 系統組成
I 防爆型手持式數據采集器 DC-4600：
識度媒介：射頻EM標簽
識讀距離：5-8CM
儲存芯片：16M位 FLASH存儲,掉電數據保存10年以上
GRT DC-4000
最多能存儲20000條記錄。
通訊方式：RS232、通訊速率:不小于9600bps。
待機電流：≤50微安。
電池：3.6V/900mAH的可充電鋰電池。
防爆等級：ExibⅡB T4
防水等級：IP65。
工作溫度：-40度——+80度。
工作濕度：≤85%
數據項： 64個項目。
事件項： 96個事件。
顯示屏：漢字顯示
按鍵數量：OK，C，0-9，+，-，小數點計15鍵及電源開關1個，共16鍵。
備選機器：GRT-PDA中 P-6000型號
| 型號 | P6000系列 | |
外形尺寸 | 外包膠：160mm*75mm*35mm | |
重量 | 240g / 275g(包膠版本) | |
鍵盤 | 數字/字母鍵,導航鍵,掃描鍵 | |
輸入法 | 英文、拼音、手寫輸入,支持軟鍵盤 | |
操作系統 | Windows CE 5.0操作系統，支持多語言 | |
CPU | SUMSANG S3C2451 ((533MHZ)) | |
顯示屏 | 3.2英寸TFT-LCD QVGA(240×320)彩色觸控屏幕 | |
內存 | ROM | 128MB / 256MB /512MB Nand Flash |
RAM | 128MB | |
數據通訊 | ||
Wi-Fi無線局域網 | 標配，內置802.11b/g 無線通訊功能，通訊速率可達54MB/秒, 滿足CISCO CCX2/3安全標準，完全支持CISCO AP及安全規范 | |
無線廣域網 | 內置無線網通訊模塊GSM/GPRS，支持GSM/GPRS Class10,GSM07.10 多路復用 | |
攝像功能 | 200萬/300萬高清像素，有補光燈，可選光學對焦 | |
GPS | 48信道 | |
RFID | 高頻：ISO15693、ISO14443A/B、SRI513/SRI4K | |
藍牙 | 藍牙Class2.1-EDR | |
主電源 | 3.7V 2800mAh可充電鎳氫電池, 工作時間8小時以上(視具體環境而定) | |
備用電源 | 150mAh備用電池 | |
使用環境 | ||
工作溫度 | –10°C to +50°C | |
儲藏溫度 | –20°C to +60°C | |
濕度 | 5%–95% (無凝結) | |
墜地抗震高度 | 工作溫度范圍內，能承受1.2/1.5米(包膠版本)高度多次跌落到水泥地面的沖擊 | |
擴充卡槽 | Micro SD/TF插槽（最大支持16G） | |
物理接口 | Mini USB ，RS232 | |
打印機 | 可連接串口打印機、藍牙打印機 | |
其他附件 | 皮套，通訊座（可同時對兩塊電池進行充電） | |
工業防護等級 | IP65 EXIB IIB T4 | |
激光安全規范 | IEC2級 /FDA Ⅱ級,符合IEC60825-/EN60825-1標準 | |
進網許可證 | 符合信息產業部規定的電信設備進網許可證書標準 | |
保修期 | 12個月(配件除外) |
II 無源EM電子標簽
工作頻率：125kHz；
電 源：讀頭驅動方式（無源）；
識讀距離：≤100毫米；（與線圈和周圍環境有關） EMRFID
識讀時間：70毫秒
工作溫度：-30℃～+60℃
存放溫度：-60℃～+100℃
封裝材料：高強度塑料
電磁兼容：正常的電磁干擾或X射線不會受影響
信號穿透：能穿透大部分非金屬介質
外形尺寸：∮3.85mm±0.05mmx31.2mm±0.6mm
重 量：0.8g
封裝形式：圓盤狀，釘型，鑰匙扣型有3種安裝方式，掛裝、用螺絲固定在安裝體上、用膠水粘貼。
適合于燃氣設施等環境較差的地方安裝。
III 系統管理平臺 GRT-7700
采用SQL2000網絡型數據庫
支持C/S和B/S結構
可遠程維護，自動版本升級
開放的數據接口
巡檢計劃編制
巡檢統計報表
人員考核統計
現場信息采集
設備信息維護
設備運行報表
設備臺賬管理
數據備份與打印

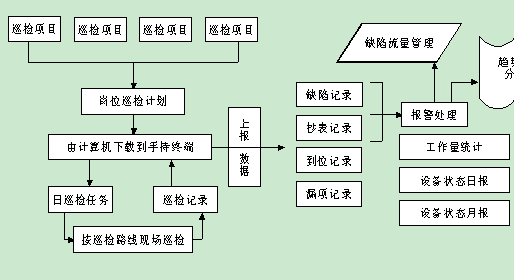

2 工作流程
系統管理軟件主要功能模塊包括：巡檢到位管理/罐區設施運行及其設備管理/罐區裝置電子臺帳/ /角色管理
巡檢到位管理
對信息點安裝位置、罐區裝置構建、修改關聯關系。
巡檢計劃編制，針對信息點和位置考核點制定巡檢計劃，包括巡檢樣板設置，巡檢周期設置，可設置日計劃、月計劃、季度計劃和臨時計劃。
設置巡檢人員和不同管網設施巡檢工作內容。
通過現場采集信息點的信息和時間和巡檢計劃做自動比對提供巡檢記錄明細查詢表，可查詢巡檢人員、巡檢地點、巡檢設施和巡檢時間，巡檢停留時間在內的巡檢記錄
自動分析巡檢計劃實施中的漏巡，正常巡檢，不合格巡檢信息提供巡檢人員巡檢到位考核報表、巡檢計劃實施情況報表、設施巡檢記錄報表等
對每次巡檢時記錄和上傳的罐區裝置設施的工作參數作自動分析
提供每次巡檢中管線及附屬設施的工作情況和照片的查詢
對罐區裝置的工作情況的歷史記錄
并按管理要求作各類分析，包括缺陷分析，故障統計，歷史參數分析等等
罐區裝置電子臺帳
罐區裝置的新建，維護，廢除以電子臺帳的方式納入系統管理，可方便地搜索查找設備及相關屬性，并按巡檢采集回的信息及時更新

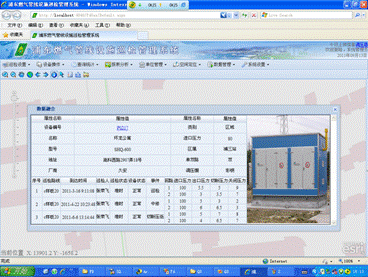

*GIS模塊
（備選功能，需甲方自備GIS系統，不包含在本次預算）
1） 地圖制圖
2） 地圖瀏覽
3） 距離量算、Tip查詢
4） 設備定位、點圖查詢
5） 空間定位（地圖導航、空間查詢、路口定位、單位檢索、道路追蹤）圖層控制、地圖標注、地圖打印、地圖輸出
（可選，不包含在本方案）由于日常及維護車輛管理和行車安全的需要，各單位將車輛管理列為一項重要的工作，對此我們開發了車輛實時監控系統模塊。在車輛上安裝車載GPS，通過GSM網絡向服務器端回傳啟動信息及經緯度、區域、時間、速度等信息，可在電子地圖上顯示車輛的實時數據，并有車輛越界報警和車輛超速報警等功能，使管理者通過網絡可以動態了解下屬車輛的使用情況，對其進行行程、油耗等有效的管理。
在電子地圖上動態顯示車輛行駛狀況，還可指定車輛查詢歷史軌跡、里程、時長等行駛信息；車輛GPS與巡檢系統可集成到同一個平臺

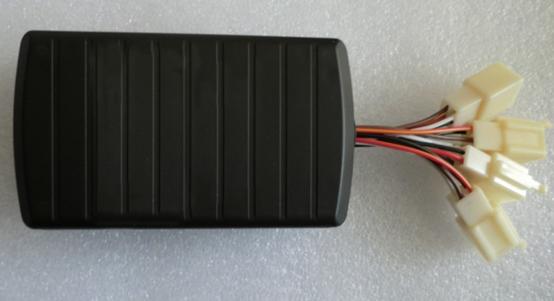

車載設備構造
車載設備由GPS主機、GPS天線、GSM天線、電源線以及ACC控制線。
整個車載設備和軟件之間的功能關系如下：
2.車載型號特征
體積?。弘[蔽安裝方便；
功耗低：對原車電瓶幾乎沒有影響；
集成度高：可集成汽車行駛記錄儀，利用記錄儀128×64 LCD顯示屏顯示短信內容或GPS信息；
擴充性強：預留多種接口，可選配通話手柄、顯示屏和攝像頭、汽車行駛記錄儀等；
穩定性好：工業級芯片，專業的抗干擾處理，多級的電源保護，設備運行良好
3.車載功能
定位跟蹤：按照設定的時間間隔、指定的時刻點或者距離間隔，讓車載終端上報位置、速度、方向等信息 。
軌跡報表：時間段內的軌跡查詢，數據包括當前的車牌號碼，記錄時間，經度，緯度，位置（模糊）
角色管理：可以對系統的使用角色進行描述，以規范管理，可以添加、修改、刪除角色記錄，并對各種角色的權限進行設置，不同角色可以查看不同類型數據，有不同的管理權限。
可選，不包含在本預案安檢、維修人員也可以進行安檢、維修業務時隨手攜帶一個巡檢儀，巡檢系統也可以對其進行定位追蹤、以便調度?？梢酝ㄟ^權限設置把安檢、維修人員的定位追蹤與巡檢人員分離，以適用不同的管理部門，維修檢修設備記錄可以生成報表及圖表。
1.針對行業生產設施的管理要求，采用了防爆型手持式數據采集器。
2. 使用EM技術的無源非接觸式RFID電子標簽，識讀方便，使用壽命長（不小于5年），工作溫度及濕度范圍大，防水性 強，確保在野外及惡劣環境下使用無后顧之憂。
3. 系統采用SQL網絡型數據庫，支持多級架構，多中心級連、分布式互聯；
4. 系統具有完整安全及自動災難恢復機制，保證安全穩定，降低系統維護成本。
5. 提供標準數據接口，可實現與企業管理信息系統、決策支持系統的無縫對接；
6. 系統部署階段可實現現有管線或附屬設施的數據導入（EXCEL，MDB，SQL等），大大降低部署時間和成本。
7. 巡檢樣板設置靈活，可隨時調整。
8. 電子標簽可重復使用，設置方便，降低系統運轉成本。
9. 按行業管理要求設計的各種實用統計報表，并可按客戶要求定制報表種類及樣式。
10. 開放式系統，維護可由用戶自行完成，維護成本低。
11. 模塊化設計，用戶可自行選擇功能模塊，如GIS，設備臺帳等，可簡可全，搭建最符合自身管理需求的系統。
12. 系統可通過網絡對數據庫和系統進行遠程維護。
13. 管理軟件可提供硬件加密保護，確保信息安全。
GREAT罐區裝置巡檢管理系統是由上海格瑞特科技實業股份有限開發生產。上海格瑞特是國內專業的巡檢產品制造商和巡檢解決方案的提供商，從1997年開始從事巡檢手持儀，巡檢信息管理平臺的開發與銷售。目前公司是國家巡檢行業標準的首席制定單位，上海市高新技術企業，并連續多年通過企業ISO認證。十余年來已為國內數萬用戶提供了高品質的巡檢管理系統，用戶中包括了燃氣，自來水，石油化工，電信，油田，隧道，鐵路，住宅小區和智能樓宇等行業。其中的燃氣管線及附屬設施巡檢管理系統已成功應用在齊魯石化，齊魯石化催化劑，克拉瑪依石化，中石油江陰燃料，遼寧華錦集團，上海大眾燃氣，上海浦東燃氣銷售公司，無錫華潤燃氣，上海市天然氣管網公司，上海市北燃氣等公司的管網，調壓器，閥門 ，犧牲陽極等的巡檢管理中。
